بررسی اجمالی ماژول تقویت کننده میکروفون GebraBit MAX9812

دیدگاه‌ خود را بنویسید • از • • 26 Views

مروری بر میکروفون امپلي‌فاير MAX9812

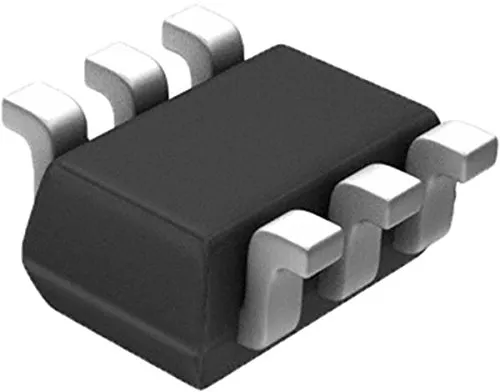

آی سی تقویت کننده میکروفون MAX9812 یک تقویت کننده میکروفون تک کاناله با گین ثابت 20dB در پكيج6 پين SC70 ميباشد كه به دليل توانايي باياس ميكروفون، سايز كوچك و نويز كمي كه دارد براي كاربردهاي قابل حمل گزينه‌ي مناسبي ميباشد.

اين امپلي فاير داراي پهناي باند 500kHz و خروجي rail_to_rail  بوده و در دو ورژن MAX9812L و MAX9812H توليد ميشود.

مشخصات فنی

  • Output Type: Analog-Voltage (Rail-to-Rail)
  • GAIN: Fixed-20 dB
  • Frequency Range: 20 HZ to 20 KHZ
  • Sensitivity : – 44 dB ± 2 dB

کاربردها

  • Single-Lead Event Monitors for Arrhythmia Detection
  • Single-Lead Wireless Patches for At-Home/ In-Hospital Monitoring
  • Chest Band Heart Rate Monitors for Fitness Applications
  • Bio Authentication and ECG-On-Demand Applications

تقویت کننده میکروفون GebraBit MAX9812

  • با توجه به اینکه دسترسی به پایه‌های سنسور دشوار است، کاربران برای توسعه سخت‌افزاری و نرم‌افزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد [no related product found] را طراحی کرده است. کاربران می‌توانند به کمک این برد، به مهم‌ترین پایه‌های سنسور به‌راحتی دسترسی پیدا کنند.
  • کافی است برد [no related product found] را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راه‌اندازی کنید.
  • ما به‌ویژه استفاده از Gebra STM32F303 را توصیه می‌کنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایه‌های آن با تمامی ماژول‌های Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین می‌توانید برد [no related product found] را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیم‌کشی، برنامه‌نویسی را آغاز کنید.

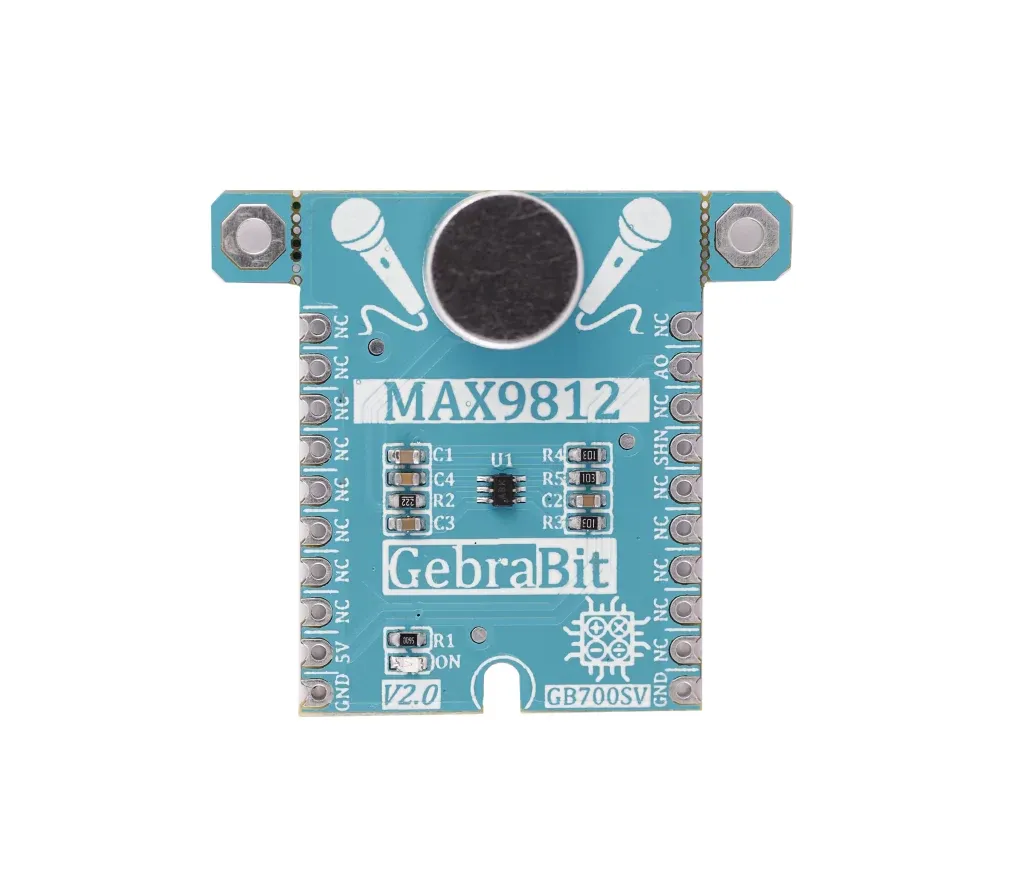

ماژول GebraBit MAX9812



ماژول GebraBit MAX9812 يک ماژول تقويت كننده ميكروفون است که دارای بهره‌ي ثابت بوده و تنها با ولتاژ  5V كارميكند و به دليل وجود پري امپ  MAX9812 داراي قابليت باياس داخلي ميكروفون ميباشد.

ویژگی‌های ماژول GebraBit MAX9812

  • Highly-Sensitive Capacitive Microphone
  • On Board, ON/OFF LED indicator
  • Access to SHN pin of MAX9812 amplifier
  • GebraBit Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GebraBit MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

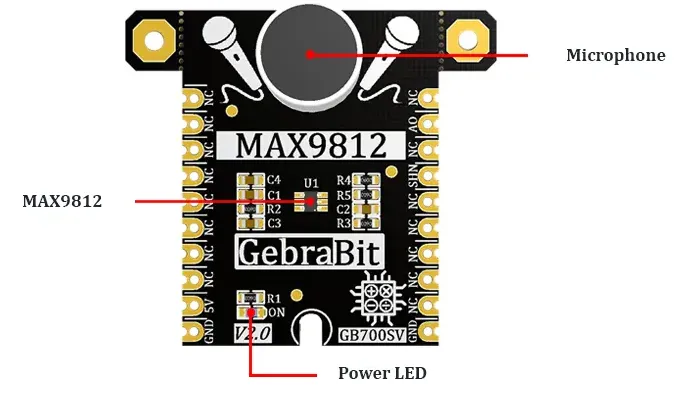

معرفی بخش های ماژول

میکروفون

ميكروفون به كار رفته در اين ماژول از نوع خازني میباشد و داراي دو پايه است كه يكي از پايه‌هاي آن به ورودي پري امپلي فاير متصل است و سيگنال صوتي خروجي از ميكروفون را به عنوان ورودي براي اعمال گين مناسب، به پري امپلي فاير MAX9812 ميدهد. پايه‌ي ديگر آن  نيز به منظور دريافت ورودي باياس low- noise ميكروفون به پايه‌ي باياس اختصاصی MAX9812 متصل گرديده است.

پري امپلي فاير MAX9812

آي سي اصلي ماژول GebraBit MAX9812 بوده و با دريافت خروجي ميكروفون و اعمال گين مناسب، قدرت صوت دريافتي را بهبود ميبخشد.

LED تغذيه

با اعمال ولتاژ 5V به ماژول از طريق پين‌هاي تغذيه، اين ال اي دي روشن خواهد شد.

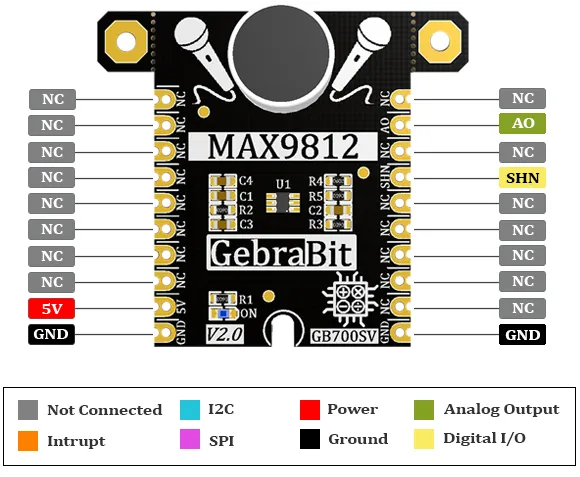

پین های ماژول

پین های تغذیه

  • 5V : همانطور كه پيش‌تر گفته شد، ماژول GebraBit MAX9812 تنها با ولتاژ 5V كار ميكند. پين5V وظيفه‌ي تامين اين ولتاژ را دارد.
  • GND : این پین زمین مشترک برای تغذیه ماژول است.

پين خروجي

  • AO : اين پين ،پين خروجي اصلی ماژول یعنی پین خروجی آنالوگ ماژول است كه امكان دسترسي به خروجي Rail_to_Rail ماژول را براي كاربر فراهم ميسازد. خروجی این پین، با تغییر شدت و کیفیت صوت، تغییر خواهد کرد.
  •  براي گرفتن ديتاي صدا نيز كافيست پينAO را به پين ADC ميكروكنترلر مورد نظر وصل كنيد.

پین shout-down

  • SHN : اين پين، وظيفه‌ي كنترل فعال يا خاموش بودن MAX9812 را برعهده دارد.
  • براي فعال بودن و عملكرد عادي MAX9812 ، اين پين بايد داراي مقدار high باشد يعني بايد به VCC متصل شود و براي حالت shout-down  بايد داراي مقدار Low بوده و به GND وصل شود. اين پين هيچگاه نبايد بدون اتصال رها شود.

اتصال به پردازنده

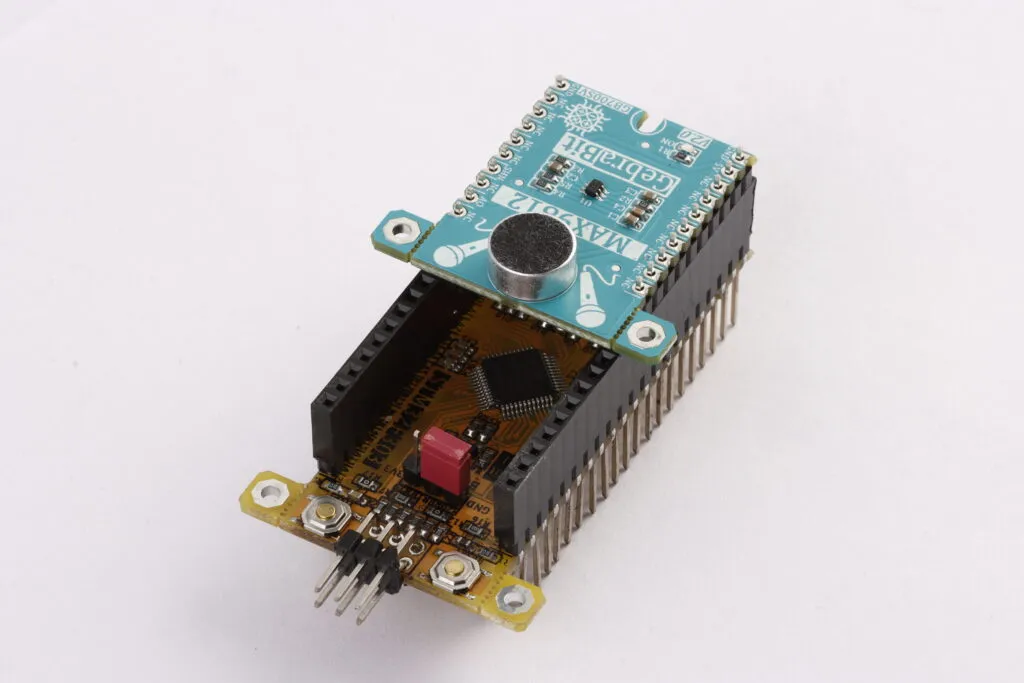

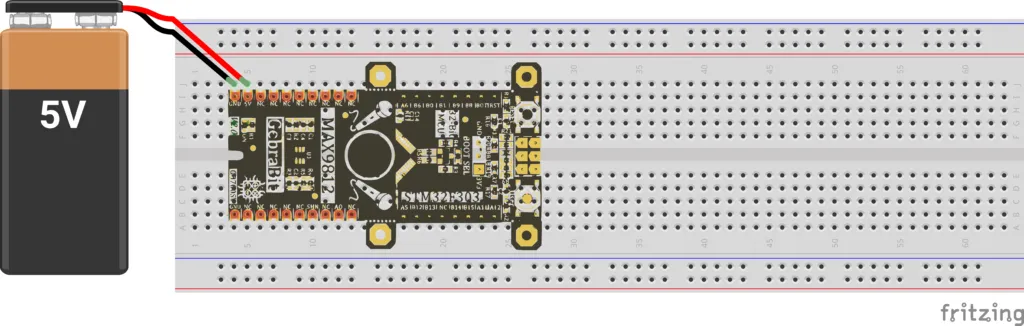

اتصال با GebraBit STM32F303

با توجه به تطبیق پین‌های ماژول GebraBit MAX9812 با ماژول میکروکنترلری GebraBit STM32F303 و سازگاری پین‌های هر دو ماژول با استاندارد GebraBit ، برای اتصال ماژول GebraBit MAX9812به ماژول میکروکنترلر GebraBit STM32F303، کافیست ماژول را به صورت Pin_to_Pin روی میکروکنترلر GebraBit STM32F303 قرار داده و با اعمال ولتاژ 5V به پین‌های تغذیه، ماژول را فعال کنید.

اتصال GebraBit ATMEGA32A

با توجه به تطبیق پین‌های ماژول GebraBit MAX9812 با ماژول میکروکنترلری GebraBit ATMEGA32A و سازگاری هر دو ماژول با استاندارد GebraBit، برای اتصال ماژول GebraBit MAX9812به ماژول میکروکنترلر GebraBit ATMEGA32A ، کافیست ماژول را به صورت Pin_to_Pin روی میکروکنترلر GebraBit ATMEGA32A قرار داده و با اعمال ولتاژ 5V به پین‌های تغذیه، ماژول را فعال کنید.

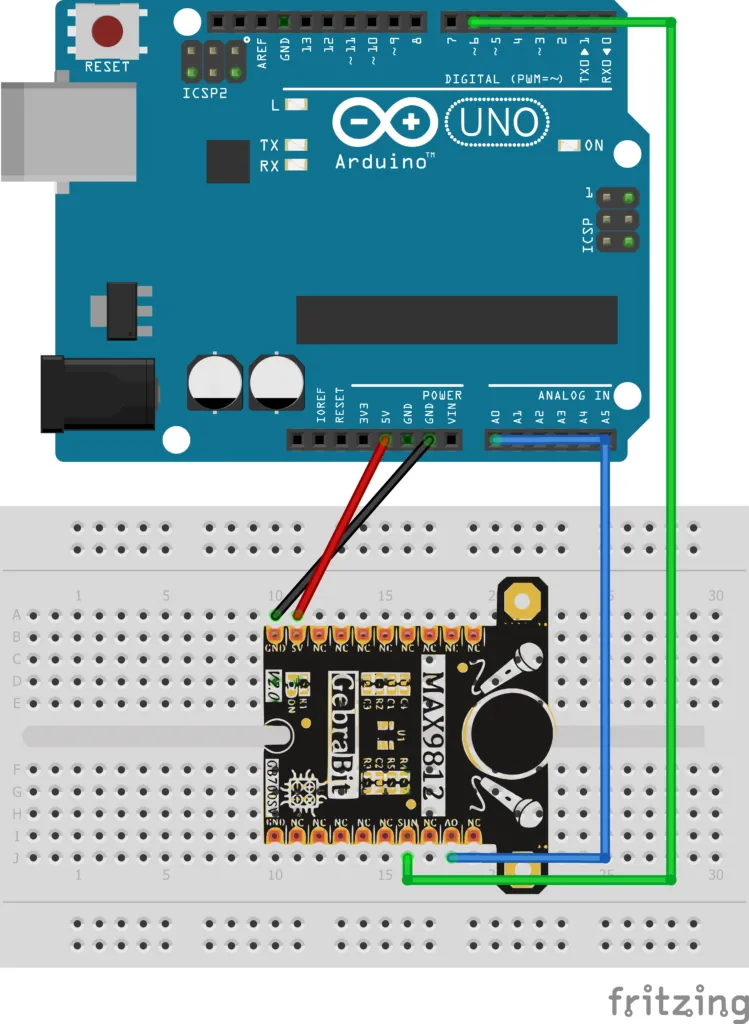

اتصال با ARDUINO UNO

برای اتصال ماژول GebraBit MAX9812 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین 5V ماژول MAX9812 را به پین 5V خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین GND ماژول MAX9812 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
  • پین‌آنالوگ AO ماژول MAX9812 را به یکی از پین‌های آنالوگ برد ARDUINO UNOمتصل کنید.(سیم‌ آبی)
  • پین SHN ماژول MAX9812 را به یکی از پین‌های دیجیتال برد ARDUINO UNOمتصل کنید.(سیم سبز)
