هدف ما از انجام این پروژه چیست؟
در این بخش قصد داریم سنسور BU27006MUCZرا به وسیله میکروکنترلر آرم، سری STM32F راه اندازی کنیم. به منظور استفاده راحت تر و بهینه تر در این پروژه از دو ماژول آماده GB615EN و GebraBit STM32F303 استفاده میکنیم.
این دو ماژول شامل مینیمم قطعات لازم سنسور BU27006MUCZو میکروکنترلر STM32F میباشند که توسط تیم جبرابیت جهت آسان سازی کار فراهم شده اند.
در این آموزش چه چیزهایی یاد میگیریم؟
شما در این بخش ضمن راه اندازی و استفاده از سنسور BU27006MUCZ، به طور خلاصه با تمامی رجیسترهای سنسور BU27006MUCZ، نحوه تنظیم بخش های مختلف میکروکنترلر STM32 برای راه اندازی این سنسور با استفاده از پروتکل I2C، چگونگی استفاده از فایل کتابخانه و درایور مختص ماژول GB615EN، نحوه فراخوانی توابع و در نهایت دریافت داده های سنسور در کامپایلر Keil نیز آشنا خواهید شد.
برای شروع این پروژه به چه چیزهایی نیاز داریم؟
برای اجرای این پروژه به سختافزار و نرمافزار نیاز داریم. عناوین این سختافزارها و نرمافزارها در جدول زیر به شما ارائه شده است و میتوانید با کلیک بر روی هر یک، آن را تهیه/دانلود کرده و برای شروع آماده شوید.
سخت افزارهای مورد نیاز | نرمافزارهای مورد نیاز |
---|---|
ST-LINK/V2 Programmer | Keil uVision Programmer |
STM32 Microcontroller – ( Gebra STM32f303 ) | STM32CubeMX Program |
ماژول تشخیص رنگ دیجیتال Gebra BU27006MUC | |
Cable and Breadboard |

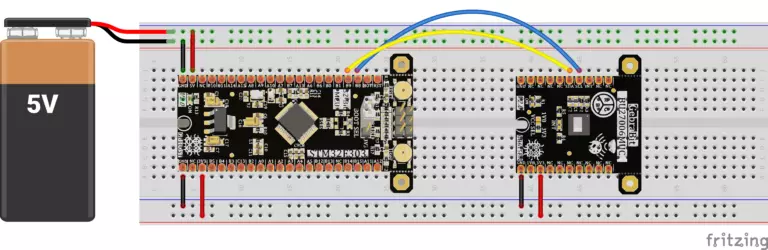

ابتدا مانند تصویر زیر ماژول GebraBit BU27006MUCZ را به صورت زیر به ماژول GebraBit STM32F303 متصل می کنیم:

توجه : با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit BU27006MUCZ نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.

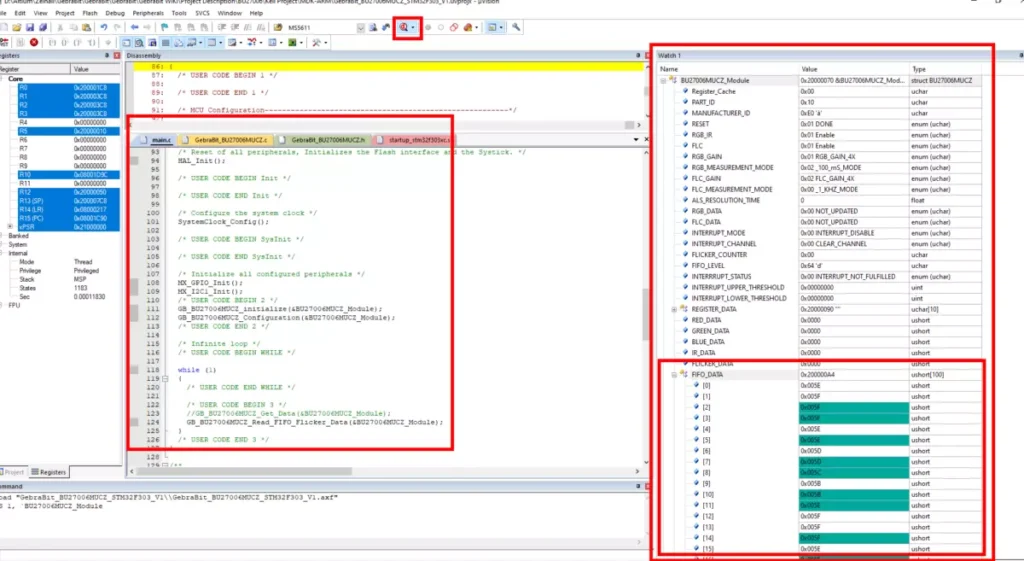

در نهایت مقادیر RED و BLUE و GREEN و IR و Flicker را به صورت Real Time در پنجره Watch1 کامپایلر Keil در حالت Debug Session مشاهده خواهیم کرد.
تنظیمات STM32CubeMX
در ادامه تنظیمات مربوط به هریک از بخش های I2C , RCC , Debug , Clock را در میکروکنترلر STM32F303 برای راه اندازی ماژول GebraBit BU27006MUCZ را مرور می کنیم.
I2C تنظیمات
برای برقراری ارتباط I2C بین Gebra STM32F303و ماژول تشخیص رنگ دیجیتال Gebra BU27006MUC، از مسیر Connectivity -> I2C گزینه Standard Mode را انتخاب کرده و پایههای PB8 و PB9 را به ترتیب بهعنوان SCL و SDA تنظیم کنید.
نکته: اگر از میکروکنترلر دیگری استفاده میکنید یا میخواهید از پایههای متفاوتی برای I2C استفاده کنید، کافی است روی پایه دلخواه کلیک کرده و گزینههای i2c1_scl و i2c1_sda را انتخاب نمایید.

RCC / Clock تنظیمات
بهدلیل وجود کریستال خارجی (External Crystal) در برد جبرابیت STM32F303، در بخش “RCC” گزینه “Crystal/Ceramic Resonator” را انتخاب میکنیم.

سپس از صفحه Clock Configuration حالت PLLCLK را انتخاب کرده و سایر تنظیمات لازم را انجام میدهیم (برای اطلاعات بیشتر کلیک کنید).

Debug & Programming تنظیمات
برای کاهش تعداد پایهها در زمان Debug and Program، در این ماژول گزینه “Serial Wire” را از بخش “Debug” در بلوک “SYS” انتخاب میکنیم که مربوط به پایههای “SWCLK” و “SWDIO” است.

Project Manager تنظیمات
تنظیمات “Project Manager” به صورت زیر است؛ در اینجا از نسخه “5.32” محیط توسعه “MDK-ARM” استفاده کردهایم. اگر شما برای برنامهنویسی از محیط توسعه دیگری استفاده میکنید، باید از قسمت Toolchain گزینه مربوط به IDE مورد استفاده خود را انتخاب کنید.

پس از تکمیل تمامی تنظیمات بالا، روی گزینه GENERATE CODE کلیک میکنیم.
Source Code
کتابخانه پروژه (Library)
جبرابیت علاوه بر طراحی ماژولار انواع حسگرها و قطعات مجتمع، برای سهولت در نصب و توسعه نرمافزار توسط کاربران، مجموعهای از کتابخانههای ساختاریافته و مستقل از سختافزار را به زبان C ارائه میدهد. در این راستا، کاربران میتوانند کتابخانهی مربوط به ماژول مورد نظر خود را در قالب فایلهای “.h” و “.c” دانلود کنند.
با افزودن کتابخانهی ارائهشده توسط جبرابیت به پروژه (راهنمای افزودن فایل به پروژه)، میتوانیم بهراحتی کد خود را توسعه دهیم. فایلهای مربوطه را میتوانید در انتهای پروژه یا در بخش صفحات مرتبط در سمت راست مشاهده کنید.
تمام توابع تعریفشده در کتابخانه با جزئیات کامل توضیح داده شدهاند و کلیه پارامترهای ورودی و مقادیر بازگشتی هر تابع بهصورت مختصر شرح داده شده است. از آنجا که این کتابخانهها مستقل از سختافزار هستند، کاربر میتواند آنها را بهسادگی به کامپایلر دلخواه خود اضافه کرده و با میکروکنترلر یا برد توسعه مورد نظر خود استفاده کند.
فایل هدر GebraBit_BU27006MUCZ.h
در این فایل بر اساس دیتاشیت سنسور یا ای سی ، تمامی آدرس رجیسترها، مقادیر هریک از رجیسترها به صورت Enumeration تعریف شده است.همچنین بدنه سنسور BU27006MUCZ و کانفیگ های مربوط به هریک از بلوک های داخلی سنسور BU27006MUCZ به صورت STRUCT با نام GebraBit_BU27006MUCZ نیز تعریف شده است.که نهایتا در محیط Debug Session تمامی کانفیگ های مربوط به هر بلوک به صورت Real Time قابل مشاهده است.
USER REGISTER MAP
نقشه رجیستری یا Command های سنسور در این بخش تعریف شده است :
#define BU27006MUCZMUCZ_SYSTEM_CONTROL 0x40
#define BU27006MUCZMUCZ_MODE_CONTROL1 0x41
#define BU27006MUCZMUCZ_MODE_CONTROL2 0x42
#define BU27006MUCZMUCZ_MODE_CONTROL3 0x43
#define BU27006MUCZMUCZ_RED_DATA 0x50 //2 byte
#define BU27006MUCZMUCZ_GREEN_DATA 0x52 //2 byte
#define BU27006MUCZMUCZ_BLUE_DATA 0x54 //2 byte
#define BU27006MUCZMUCZ_IR_DATA 0x56 //2 byte
#define BU27006MUCZMUCZ_FLICKER_DATA 0x58 //2 byte
#define BU27006MUCZMUCZ_FLICKER_COUNTER 0x5A
#define BU27006MUCZMUCZ_FIFO_LEVEL 0x5B
#define BU27006MUCZMUCZ_FIFO_DATA 0x5C //2 byte
#define BU27006MUCZMUCZ_MANUFACTURER_ID 0x92
#define BU27006MUCZMUCZ_I2C &hi2c1
#define BU27006MUCZMUCZ_ADDRESS 0x38
#define BU27006MUCZMUCZ_WRITE_ADDRESS ((BU27006MUCZMUCZ_ADDRESS<<1)|0)
#define BU27006MUCZMUCZ_READ_ADDRESS ((BU27006MUCZMUCZ_ADDRESS<<1)|1)
BU27006MUCZ _Ability Enum
برای فعال و غیر فعال کردن بخش های مختلف سنسوراز این enum استفاده میشود :
typedef enum Ability
{
Disable = 0 ,
Enable
}BU27006MUCZ_Ability;
BU27006MUCZ _Reset_Status Enum
با استفاده از این enum وضعیت ریست سنسورمشخص می شود:
typedef enum
{
FAILED = 0 ,
DONE
}BU27006MUCZ_Reset_Status;
BU27006MUCZ_ RGB_Gain Enum
برای تنظیم گین RGB سنسور از مقادیر این enum استفاده می شود:
typedef enum RGB_Gain
{
RGB_GAIN_1X = 0,
RGB_GAIN_4X = 1,
RGB_GAIN_32X = 2,
RGB_GAIN_128X = 3,
} BU27006MUCZ_RGB_Gain;
BU27006MUCZ_FLC_Gain Enum
برای تنظیم گین مربوط به FLC سنسور از مقادیر این enum استفاده می شود:
typedef enum FLC_Gain
{
FLC_GAIN_1X = 0,
FLC_GAIN_2X = 1,
FLC_GAIN_4X = 2,
FLC_GAIN_8X = 3,
FLC_GAIN_16X = 4,
FLC_GAIN_32X = 5
} BU27006MUCZ_FLC_Gain;
BU27006MUCZ_Interrupt_Channel Enum
برای تنظیم منبع وقوع وقفه در سنسور از مقادیر این enum استفاده می شود:
typedef enum Interrupt_Channel
{
CLEAR_CHANNEL = 0 ,
ALS_CHANNEL
}BU27006MUCZ_Interrupt_Channel;
BU27006MUCZ_Interrupt_Mode Enum
با استفاده از این enum نوع وقفه سنسور انتخاب می شود:
typedef enum Interrupt_Mode
{
INTERRUPT_DISABLE ,
RGB_IR_COMPELETION ,
FLICKER_COMPELETION,
FIFO_64_DATA_READY
} BU27006MUCZ_Interrupt_Mode;
BU27006MUCZ_RGB_Measurement_Mode Enum
برای مشخص کردن حالت اندازه گیری RGB سنسور از مقادیر این enum استفاده می شود:
typedef enum RGB_Measurement_Mode
{
_55_mS_MODE = 1,
_100_mS_MODE = 2
} BU27006MUCZ_RGB_Measurement_Mode;
BU27006MUCZ_FLC_Measurement_Mode Enum
برای مشخص کردن حالت اندازه گیری FLC سنسور از مقادیر این enum استفاده می شود:
typedef enum FLC_Measurement_Mode
{
_1_KHZ_MODE,
_2_KHZ_MODE
} BU27006MUCZ_FLC_Measurement_Mode;
BU27006MUCZ_Data_Status Enum
مقادیر این enum مشخص می کند دیتای خوانده شده مقادیر جدید می باشد یا قدیمی:
typedef enum Data_Status
{
NOT_UPDATED = 0 ,
UPDATED
}BU27006MUCZ_Data_Status;
BU27006MUCZ_Interrupt_Status Enum
برای اگاهی از انجام شدن وقفه در سنسور از مقادیر این Enum استفاده می شود :
typedef enum Interrupt_Status
{
INTERRUPT_NOT_FULFILLED = 0 ,
INTERRUPT_FULFILLED
}BU27006MUCZ_Interrupt_Status;
BU27006MUCZ struct
تمام ویژگی های سنسور، ضرایب کالیبراسیون و داده های سنسور در این Struct تعریف شده است و تمامی اطلاعات و کانفیگ اجرا شده بر روی سنسور در این Structure ذخیره شده و می توان تغییرات در هر بخش از سنسور را در محیط Debug Session مشاهده نمود:
typedef struct BU27006MUCZ
{
uint8_t Register_Cache;
uint8_t PART_ID;
uint8_t MANUFACTURER_ID;
BU27006MUCZ_Reset_Status RESET;
BU27006MUCZ_Ability RGB_IR;
BU27006MUCZ_Ability FLC;
BU27006MUCZ_RGB_Gain RGB_GAIN;
BU27006MUCZ_RGB_Measurement_Mode RGB_MEASUREMENT_MODE;
BU27006MUCZ_FLC_Gain FLC_GAIN;
BU27006MUCZ_FLC_Measurement_Mode FLC_MEASUREMENT_MODE;
float ALS_RESOLUTION_TIME;
BU27006MUCZ_Data_Status RGB_DATA;
BU27006MUCZ_Data_Status FLC_DATA;
BU27006MUCZ_Interrupt_Mode INTERRUPT_MODE;
BU27006MUCZ_Interrupt_Channel INTERRUPT_CHANNEL;
uint8_t FLICKER_COUNTER;
uint8_t FIFO_LEVEL;
BU27006MUCZ_Interrupt_Status INTERRRUPT_STATUS;
uint32_t INTERRUPT_UPPER_THRESHOLD;
uint32_t INTERRUPT_LOWER_THRESHOLD;
uint8_t REGISTER_DATA[REGISTER_DATA_BUFFER_SIZE];
uint16_t RED_DATA;
uint16_t GREEN_DATA;
uint16_t BLUE_DATA;
uint16_t IR_DATA;
uint16_t FLICKER_DATA;
uint16_t FIFO_DATA[FIFO_DATA_BUFFER_SIZE];
float RED_LUX;
float GREEN_LUX;
float BLUE_LUX;
}GebraBit_BU27006MUCZ;
Declaration of functions
در پایان این فایل تمامی توابع جهت خواندن و نوشتن در رجیستر های BU27006MUCZ ، کانفیک سنسور و دریافت داده از سنسور اعلان شده است:
extern void GB_BU27006MUCZ_Read_Reg_Data(uint8_t regAddr, uint8_t *data) ;
extern void GB_BU27006MUCZ_Burst_Read(uint8_t regAddr, uint8_t *data, uint16_t byteQuantity);
extern void GB_BU27006MUCZ_Read_Reg_Bits (uint8_t regAddr, uint8_t start_bit, uint8_t len, uint8_t* data);
extern void GB_BU27006MUCZ_Write_Command( uint8_t cmd);
extern void GB_BU27006MUCZ_Write_Reg_Data(uint8_t regAddr, uint8_t data) ;
extern void GB_BU27006MUCZ_Burst_Write(uint8_t regAddr, uint8_t *data, uint16_t byteQuantity) ;
extern void GB_BU27006MUCZ_Write_Reg_Bits(uint8_t regAddr, uint8_t start_bit, uint8_t len, uint8_t data);
/********************************************************
* Declare MS5611 Configuration Functions *
********************************************************/
extern void GB_BU27006MUCZ_Soft_Reset ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_RGB_Gain ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_RGB_Gain gain ) ;
extern void GB_BU27006MUCZ_RGB_Measurement_Mode ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_RGB_Measurement_Mode mode ) ;
extern void GB_BU27006MUCZ_FLC_Measurement_Mode ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_FLC_Measurement_Mode mode ) ;
extern void GB_BU27006MUCZ_FLC_Gain ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_FLC_Gain gain ) ;
extern void GB_BU27006MUCZ_RGB_IR ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_Ability rgb ) ;
extern void GB_BU27006MUCZ_FLC ( GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_Ability flc );
extern void GB_BU27006MUCZ_Interrupt(GebraBit_BU27006MUCZ * BU27006MUCZ , BU27006MUCZ_Interrupt_Mode mode) ;
extern void GB_BU27006MUCZ_Check_Data_Updated ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_Part_ID ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_Manufacture_ID ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_Flicker_Counter ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_FIFO_Level ( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_Read_FIFO_Flicker_Data ( GebraBit_BU27006MUCZ * BU27006MUCZ );
extern void GB_BU27006MUCZ_initialize( GebraBit_BU27006MUCZ * BU27006MUCZ ) ;
extern void GB_BU27006MUCZ_Configuration(GebraBit_BU27006MUCZ * BU27006MUCZ) ;
extern void GB_BU27006MUCZ_Read_RGB_IR_FLICKER(GebraBit_BU27006MUCZ * BU27006MUCZ);
extern void GB_BU27006MUCZ_Color_Luminosity(GebraBit_BU27006MUCZ * BU27006MUCZ);
extern void GB_BU27006MUCZ_Get_Data(GebraBit_BU27006MUCZ * BU27006MUCZ);
فایل سورس GebraBit_BU27006MUCZ.c
در این فایل که به زبان C نوشته شده ، تمامی توابع با جزئیات کامل، کامنت گذاری شده و تمامی پارامتر های دریافتی در آرگومان توابع و مقادیر بازگشتی از آنها ، بطور واضح توضیح داده شده است.از این رو در این قسمت به همین توضیحات اکتفا کرده و کاربران را برای اطلاعات بیشتر به بررسی مستقیم از این فایل دعوت می کنیم.
برنامه نمونه در Keil
بعد از تولید پروژه Keil با استفاده از STM32CubeMX و اضافه کردن کتابخانه GebraBit_BU27006MUCZ.c ارائه شده توسط GebraBit ، به بررسی قسمت اصلی برنامه آموزشی نمونه، فایل main.c و مشاهده خروجی ماژول GebraBit BU27006MUCZ در قسمت watch در محیط Debugging برنامه Keil می پردازیم.
شرح فایل main.c
به ساختار ها ، Enum ها و توابع مورد نیاز ماژول GebraBit BU27006MUCZ ، اضافه شده است.در قسمت بعدی متغیری به نام BU27006MUCZ_Module از نوع ساختار GebraBit_BU27006MUCZ (این ساختار در هدر GebraBit_BU27006MUCZ بوده و در بخش توضیحات کتابخانه GebraBit_BU27006MUCZتوضیح داده شد) که برای پیکربندی ماژول GebraBit BU27006MUCZ می باشد،تعریف شده است:
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
GebraBit_BU27006MUCZ BU27006MUCZ_Module;
/* USER CODE END PTD */
در بخش بعدی کد نوشته شده، با استفاده از تابع GB_BU27006MUCZ_initialize(&BU27006MUCZ_Module) و GB_BU27006MUCZ_Configuration(&BU27006MUCZ_Module) ماژول GebraBit BU27006MUCZ را مقدار دهی می کنیم و در نهایت در قسمت while برنامه ،داده را از سنسور خوانده و مقادیر RED و BLUE و GREEN و IR و Flicker به طور پیوسته دریافت میشود:
/* USER CODE BEGIN 2 */
GB_BU27006MUCZ_initialize(&BU27006MUCZ_Module);
GB_BU27006MUCZ_Configuration(&BU27006MUCZ_Module);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
//GB_BU27006MUCZ_Get_Data(&BU27006MUCZ_Module);
GB_BU27006MUCZ_Read_FIFO_Flicker_Data(&BU27006MUCZ_Module); }
/* USER CODE END 3 */
}
Description of “main.c” file
/* USER CODE BEGIN Header */
/*
* ________________________________________________________________________________________________________
* Copyright (c) 2020 GebraBit Inc. All rights reserved.
*
* This software, related documentation and any modifications thereto (collectively “Software”) is subject
* to GebraBit and its licensors' intellectual property rights under U.S. and international copyright
* and other intellectual property rights laws.
*
* GebraBit and its licensors retain all intellectual property and proprietary rights in and to the Software
* and any use, reproduction, disclosure or distribution of the Software without an express license agreement
* from GebraBit is strictly prohibited.
* THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT
* NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT IN
* NO EVENT SHALL GebraBit BE LIABLE FOR ANY DIRECT, SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
* OR ANY DAMAGES WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN ACTION OF CONTRACT,
* NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE
* OF THE SOFTWARE.
* ________________________________________________________________________________________________________
*/
/**
******************************************************************************
* @file : main.c
* @brief : Main program body
* @Author : Mehrdad Zeinali
******************************************************************************
* @attention
*
* Copyright (c) 2022 STMicroelectronics.
* All rights reserved.
*
* This software is licensed under terms that can be found in the LICENSE file
* in the root directory of this software component.
* If no LICENSE file comes with this software, it is provided AS-IS.
*
******************************************************************************
*/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "gpio.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "GebraBit_BU27006MUCZ.h"
/* USER CODE END Includes */
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
GebraBit_BU27006MUCZ BU27006MUCZ_Module;
/* USER CODE END PTD */
/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */
/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
/* USER CODE END PM */
/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV */
/* USER CODE END PV */
/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
/* USER CODE END PFP */
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_I2C1_Init();
/* USER CODE BEGIN 2 */
GB_BU27006MUCZ_initialize(&BU27006MUCZ_Module);
GB_BU27006MUCZ_Configuration(&BU27006MUCZ_Module);
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
//GB_BU27006MUCZ_Get_Data(&BU27006MUCZ_Module);
GB_BU27006MUCZ_Read_FIFO_Flicker_Data(&BU27006MUCZ_Module);
}
/* USER CODE END 3 */
}
/**
* @brief System Clock Configuration
* @retval None
*/
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};
/** Initializes the RCC Oscillators according to the specified parameters
* in the RCC_OscInitTypeDef structure.
*/
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
RCC_OscInitStruct.HSIState = RCC_HSI_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
/** Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_I2C1;
PeriphClkInit.I2c1ClockSelection = RCC_I2C1CLKSOURCE_SYSCLK;
if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
{
Error_Handler();
}
}
/* USER CODE BEGIN 4 */
/* USER CODE END 4 */
/**
* @brief This function is executed in case of error occurrence.
* @retval None
*/
void Error_Handler(void)
{
/* USER CODE BEGIN Error_Handler_Debug */
/* User can add his own implementation to report the HAL error return state */
__disable_irq();
while (1)
{
}
/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/**
* @brief Reports the name of the source file and the source line number
* where the assert_param error has occurred.
* @param file: pointer to the source file name
* @param line: assert_param error line source number
* @retval None
*/
void assert_failed(uint8_t *file, uint32_t line)
{
/* USER CODE BEGIN 6 */
/* User can add his own implementation to report the file name and line number,
ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
/* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
STLINK V2
پس از ایجاد پروژه Keil با استفاده از STM32CubeMX و افزودن کتابخانه، آداپتور STLINKV2 را متصل کرده و برنامهنویس STLINK V2 را به برد جبرابیت STM32F303 وصل میکنیم.
وقتی برنامهنویس STLINK V2 را به برد جبرابیت STM32F303 متصل میکنید، نیازی به تغذیه جداگانه ماژول نیست، زیرا ولتاژ تغذیه را مستقیماً از برنامهنویس STLINK V2 دریافت میکند.


سپس روی گزینه Build (F7) کلیک کرده و پنجره Build Output را برای بررسی خطاهای احتمالی کنترل میکنیم.
دریافت داده از FIFO:
